Литейное производство, запчасти для ЭКГ и ДРО

Запасные части для роторных дробилок

Дробилка роторная — механическая дробильная машина с жестко закрепленными рабочими деталями — билами (лопатками), предназначенная для дробления материалов малой крепости путём массивного быстрого вращения ротора с жёстко закреплёнными рабочими органами — молотками (билами) и многократными ударами кусков по отбойным плитам или решёткам.

Роторные дробилки СМД применяются для дробления породы на кусковой продукт с преобладанием крупных фракций и с относительно небольшим количеством мелких.

Производственная компания "Одиссея" предлагает поставку, ремонт и восстановление запасных частей к роторным дробилкам СМД и ДРО.


СМД-75А

НоменклатураЧертежВес, кгФото
Било104470300150
Брус104470300230
Гайка специальная10485131007
Диск104470311080
Контргайка48386130110,5
Манжета 1.2-200х240-20.305321001-16
Манжета1.2-150х180-20.305321001-15
Ось104470020012,5
Плита отражательная1044700001600
Подшипник1363280
Пружина48386130036,4
Ремень Д(Г)-5000Т25630002403
Сектор левый104470101021
Сектор левый104470103021
Сектор правый104470102015
Сектор правый104470104015
Тяга10485130018
Фиксатор10447030065
Футеровка104470000229
Футеровка104470100266
Футеровка104470101581
Футеровка1044701019
1044701021		30
Футеровка483830100145
Футеровка483830101635
Футеровка104470100166
Футеровка дверки483861402117

СМД-75

НоменклатураЧертежВес, кгФото
Било4139,00140
Било75.00.0250
Брус10486.03.00230
Плита отбойная (прямая) 2 штуки в комплекте4139.02.001100
Плита отбойная (изогнутая) 1044700001600

СМД-85А

НоменклатураЧертежВес, кгФото
Било484850200175
БрусФ-1822-0135
Клин386-11-0-150
 Плита отражательная4848500100
Вал1048502302
Вал1048502302-10
Втулка1048513101
Гайка1048513100 СБ
Гайка1048513102
Гайка специальная1048513100СБ
Груз4848502103
Диск4848502200СБ
Диск4848502201
Корпус4848501100СБ
Корпус подшипника1048502005
Корпус ротора1048502301
Корпус ротора в сборе4848502300-10СБ
Корпус ротора в сборе4848502300СБ
Крышка4848501200СБ
Крышка4848501201
Плита отражательная вторая4848500200СБ
Плита отражательная первая4848500100СБ
Предохранительно-регулировочное устройство1048513000СБ
Приемной лоток4848501160СБ
Прокладка4848501202
Прокладка4848501203
Ротор4848502000СБ
Ротор привода4848502000-10СБ
Сектор4848501156
Сектор левый4848501005
Сектор левый4848501007
Сектор правый4848501006
Сектор правый4848501008
Сектор с наплавкой левый1048501010СБ
Сектор с наплавкой правый1048501020СБ
Сетор с наплавкой левый1048501030СБ
Сетор с наплавкой правый1048501040СБ
Ступица4848502102
Труба4848500101
Тяга1048513001
Уплотнение1048513002
Фиксатор4848502003
Фиксатор4848502004
Футеровка4838609002м
Футеровка4848500001
Футеровка4848501009
Футеровка левая4848501001
Футеровка левая4848501003
Футеровка правая4848501002
Футеровка правая4848501004
Шайба концевая1048502006
Шкиф ф3151048505001
Шпонка1048502303

СМД-85

НоменклатураЧертежВес, кгФото
Било386-10-0-155
Футеровка386-11-0-280
Плита отбойная (2 штуки в комплекте)386-11-0-170

СМД-86А

НоменклатураЧертежВес, кгФото
Било1048603001126
Брус104860300340
Гайка389-21-3-2
1038921302		10
Диск4848602200114
Манжета   1.2.150х180-20.305.321.001-150,19
Манжета   1.2.200х240-20.305.321.001-160,33
Плита наклонная389-1-0-8
4838901008		114
Плита отражательная вторая (реверсивная)4848600201800
Плита отражательная первая (реверсивная)48486001011200
Подшипник1363280
Пружина389-14-0-4
4838914004		24,8
РеменьД(Г)-5000Т
Сектор левый484860101025,8
Сектор левый484860103012,5
Сектор правый484860102025,8
Сектор правый484860104012,5
Тяга389-21-0-15
1038921015		25
Фиксатор104860300511
Футеровка484860100167,5
Футеровка386-14-0-21
4838614021		17
Футеровка левая484860100752
Футеровка левая4848601002125
Футеровка правая484860100852
Футеровка правая4848601003125

СМД-86

НоменклатураЧертежВес, кгФото
Било389-11-0-4-01100
Футеровка389-12-0-2150
Штырь389-12-0-35,5
Сектор левый389-18-0-730
Сектор левый389-18-0-1213,7
Сектор правый389-18-0-830
Сектор правый389-18-0-1313,7
Брус389-11-0-5
389-11-0-6		19,5
Диск ротора левый389-11-0-3178
Диск ротора правый389-11-0-2178
Гайка389-21-3-2
1038921302		10
Манжета   1.2.150х180-20.305.321.001-150,19
Манжета   1.2.200х240-20.305.321.001-160,33
Плита наклонная389-1-0-8
4838901008		114
Пружина389-14-0-4
4838914004		24,8
Футеровка386-14-0-21
4838614021		17
Футеровка задняя389-18-0-15163
Футеровка левая389-18-0-1135
Футеровка левая389-18-0-359
Футеровка левая389-18-0-947
Футеровка передняя389-10-0-8А
9		53
Футеровка правая389-18-0-2135
Футеровка правая389-18-0-459
Футеровка правая389-18-0-1147
Плита отражательная задняя389-13-0-11890
Плита отражательная передняя389-12-0-211090
Подшипник363670

ДРО-542

НоменклатураЧертежВес, кгФото
Било105420200100
Диск правый105420211000
Диск левый105420212000
Корпус ротора105420210100
Плита отражательная105420020000
Сектор левый105420101000
Сектор правый105420102000
Сектор левый105420103000
Сектор правый105420104000
Ротор105420200000
Футеровка105420100100
Футеровка105420100200
Футеровка105420100300
Футеровка левая105420100400
Футеровка правая105420100500
Футеровка левая105420100600
Футеровка правая105420100700
Футеровка левая105420100800
Футеровка правая105420100900
Футеровка105420101100
Футеровка105420101400
Фиксатор105420200200
Тяга105420400700
Предохранительно-регулировочное устройство105420400000
Винтовой механизм105420800000
Шкив105420000700
Гайка специальная105420410000
Корпус ротора105420210000

ДРО-629

НоменклатураЧертежВес, кгФото
Било106290200272
Брус106290200110,5
Фиксатор1062902003
Болт1062901018
Болт крепления футеровки1062903001
Пружина1062903002
Втулка лабиринтная1062902007
Шайба стопорная1062902009
Диск1062902110
Диск1062902111
Привод1062905000
Ротор1062902000
Сектор левый1062901020
Сектор правый1062901030
Сектор левый1062901040
Сектор правый1062901050
Сектор1062901060
Футеровка1062901001
Футеровка1062901002
Футеровка1062901003
Футеровка106290100310
Футеровка левая1062901013
Футеровка правая1062901014
Футеровка106290200436
Футеровка1062902005
Футеровка левая1062901004
Футеровка правая1062901005
Футеровка левая1062901006
Футеровка правая1062901007
Футеровка левая1062901008
Футеровка правая1062901009
Футеровка левая1062901011
Футеровка правая1062901012
Шкив1062905001
Корпус в сборе10629010000
Плита отражательная10629030000
Механизм раскрытия корпуса10629080000
Шкив1063001201
Корпус ротора1062902120
Корпус ротора в сборе10632902100
Корпус1062901100
Корпус ротора1062902120
Корпус ротора в сборе106902100

ДРО-699

НоменклатураЧертежВес, кгФото
Било139
Футеровка отбойных плит24
Футеровка21-02-3637.689,7
Футеровка21-02-3637.510,6
Футеровка21-02-3637.923
Футеровка21-02-3637.744
Футеровка21-02-3637.826,2
Футеровка21-02-3637.29,9
Футеровка21-02-3637.37,7
Футеровка21-02-3637.47,4
Футеровка21-02-3637.137,3

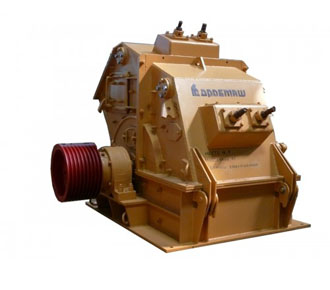

Роторная дробилка СМД-75А

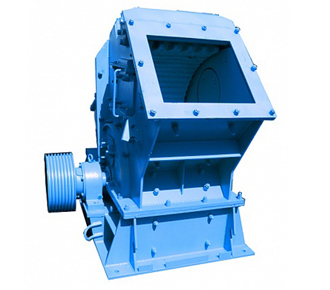

Роторная дробилка СМД-85А

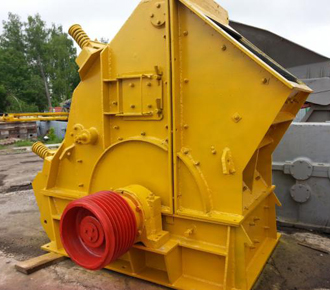

Роторная дробилка СМД-86А
