Запасные части для молотковых дробилок

Дробилка молотковая – это измельчающее устройство, рабочим инструментом которого является выступ на вращающемся роторе (молоток). Порода, которую надо измельчить, поступает в бункер через колосник, отсеивающий слишком крупные фракции, способные застопорить работу устройства. Степень размельчения зависит от времени нахождения породы в бункере и количества соприкосновений с молотками. Поэтому в молотковые дробилки породу загружают порциями, а потом измельчают до нужного размера.

Дробилка молотковая предназначена для дробления хрупких и мягких материалов: каменного угля, каменной соли, мела, гипса, кирпичного боя, огнеупорного боя, квасцов, селитры, известняка, некоторых руд и других малоабразивных материалов.

Производственная компания "Одиссея" предлагает поставку, ремонт и восстановление запасных частей к молотковым дробилкам СМ, ДМ и СМД.


СМД-97А, СМД-98Б

НоменклатураЧертежВес, кгФото
Броня3591.01.001
Броня3591.01.002
Броня3591.01.003
Броня бруса отбойного3587.00.301129
Брус отбойный3587.00.300
Молоток3593.02.00172
Молоток3587.02.00170
Ось 1030 мм3591.02.014
Ось 1110 мм3591.02.015
Ось 950 мм3591.02.013
Плита дробящая3803.02.002.1173
Привалочная стенка3587.00.200СБ
Решетка колосниковая3591.00.30164
Ротор3591.02.100СБ
Футеровка3591.00.101160
Футеровка3591.00.201110
Футеровка3587.00.20399

СМД-112А

НоменклатураЧертежВес, кгФото
БроняСМД 112.00.009
Броня боковая СМД-112СМД 112А.01.0117
Броня боковая СМД-112ДМ-64.01.00.0047
ВалСМД 112А 02.004
Диск крайнийСМД 112А 02.010 А
Диск среднийСМД 112А.02.005
Колосник СМД-112СМД 112А 00.0073,24
Колосник СМД-112ДМ-64.03.00.0023,24
Корпус подшипникаСМД112.02.001
МолотокСМД 112А 01.011
Молоток СМД 112-01-11А4,1
Молоток СМД-112112А.02.0263,6
Молоток СМД-112ДМ-64.02.00.0103,6
ОсьСМД 112.02.027
Отражатель (броня) СМД-112112А.00.00921,5
Отражатель (броня) СМД-112ДМ-64.01.00.00621,5
ФутеровкаСМД 112А.00.010.1
ФутеровкаСМД 112А.00.011
ФутеровкаСМД 112А.00.010

СМД-114 (СМД-500)

НоменклатураЧертежВес, кгФото
Брус отбойный106000200300
Брус отбойный484720102400
Брус отбойный484720102400
Втулка484720130300
Втулка106000100600
Втулка106000000800
Втулка106000001100
Диск484720210200
Клин483891200600
Колосник106000700400
Кольцо106000600500
Кольцо лабиринтное106000600300
Кольцо лабиринтное106000600400
Корпус верхний106000220000
Корпус нижний106000210000
Корпус подшипника484720200300
Корпус подшипника106000100100
Корпус ротора106000610000
Крышка лабиринтная108000600100
Крышка лабиринтная106000600200
Молоток484720201400
Молоток106000101400
Опора106000700100
Опора1060007001-10
Опора106000800100
Опора1060008001-10
Ось484720001100
Ось106000000900
Ось молотков484720200100
Плита106000000100
Решетка484720700100
Решетка колосниковая106000700000
Решетка колосниковая106000800000
Ротор106000600000
Рубашка106000300500
Стенка106000221300
Футеровка106000200200
Футеровка106000201400
Футеровка1060002014-10
Футеровка106000200900
Футеровка1060002009-10
Футеровка106000201200
Футеровка1060002012-10
Футеровка106000200500
Футеровка106000200600
Футеровка106000200700
Футеровка1060002007-10
Футеровка106000200400
Футеровка106000200800
Футеровка106000400700
Футеровка484720104400
Футеровка484720104600
Футеровка484720900300
Футеровка484720130200
Футеровка106000800300
Футеровка106000500400
Футеровка106000500600
Футеровка левая484720100400
Футеровка правая484720100300
Шайба484720000600
Шкив106000100200
Шкив эл.двигателя106000000500

СМД-147 (СМД-504)

НоменклатураЧертежВес, кгФото
БилоСМД 147А.02.00.011
ВалСМД 504.02.00.002
ДискСМД 147А.02.03.000СБ
Диск крайнийСМД 147А.02.01.000СБ
Диск среднийСМД 147А.02.02.000СБ
Каркас задней колосниковой решетки
Каркас передней колосниковой решетки
КолосникСМД 147А.03.00.011
Колосниковая решетка в сборе
Колосниковая решетка в сборе с зазором между колосниками 10 мм
ОсьСМД147А.02.00.005
Ротор в сбореСМД 504.02.00.000 СБ
ФутеровкаСМД 504 01.00.001
ФутеровкаСМД 504 01.00.002
ФутеровкаСМД 504 01.002.01
ФутеровкаСМД 504 01.00.003
ФутеровкаСМД 504 01.00.004
ФутеровкаСМД 504 01.00.006
ФутеровкаСМД 504 01.00.007
ФутеровкаСМД 504 01.00.008
ФутеровкаСМД 504 01.00.008.01
ФутеровкаСМД 504 01.00.013
ФутеровкаСМД 504 01.00.009
ФутеровкаСМД 504 01.00.011
Футеровка боковаяСМД 147А.01.00.011

СМ-170Б

НоменклатураЧертежВес, кгФото
Било4819902027008,6
БронеплитаСМ-170Б-1-0-3361
Брус104580510000
Брус отбойный (4845800000-10)104580500000
Вал481991510100
Винт упорный481990103800
Втулка484580210200
Втулка дистанционная481990200700
Втулка дистанционная481990200800
Диск крайний1045810110-10
Диск крайний1045810120-10
Диск средний1045810101-10
Диск средний1045810101-20
Диск средний484580210100
Корпус подшипника104580200500
Корпус подшипника104580200600
Крышка глухая481990700600
МолотокСМ-170Б-2-0-2711,8
Молоток101-2-7А
Молоток257-00-00АБ
Муфта упругая втулочно-пальцевая30352600100
Муфта упругая втулочно-пальцевая4845800000
Ось481990202600
Ось молотков484580200100
Ось молотков484580200200
Плита дробильнаяСМ-170Б-6-0-2
Полумуфта0.711392.001
Полумуфта0.711392.002
Приспособление для извлечения осей ротора484580600000
РешеткаСМ-170Б-4-0-1
Ротор484580700000
ФутеровкаСМ-170Б-1-0-13
Футеровка леваяСМ-170Б-1-0-25
Футеровка праваяСМ-170Б-1-0-9

ДМ-40

НоменклатураЧертежВес, кгФото
МолотокДМ-40.02.00336

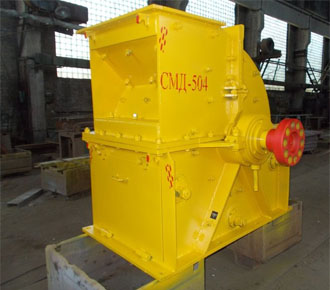

Молотковая дробилка СМД-504

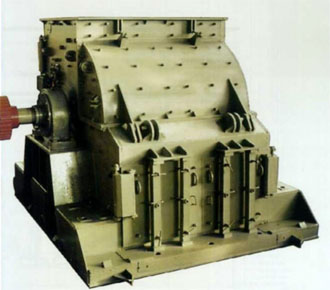

Молотковая дробилка СМД-97А

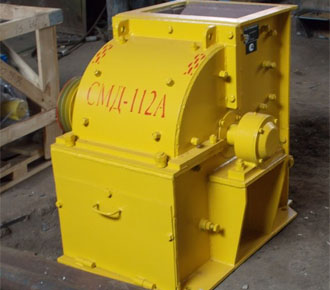

Молотковая дробилка СМД-112А


Молотковая дробилка СМ-170Б
